數字化儀表墻系統主要組成部分包括:
一、墻體結構;
二、大屏幕顯示器或大屏幕拼接:DLP、LCD 、DID 、PDP等
三、信號采集及處理設備,包括拼圖控制器和圖像處理控制軟件;
四、供電系統。
模塊化墻體結構
我公司的數字化儀表墻,采用工業鋁型材結構,具有如下特點:
全新的墻體結構,安裝、改建、移動、拆卸方便,環保、省時、高效。
全墻體結構均為冷連接、無焊接,更加牢固,防止因虛焊現象,在整個墻體負重之后,所帶來的墻體變形、扭曲甚至設備損傷、墻體坍塌的風險。
可隨大屏顯示技術的發展,在后期方便的將小尺寸顯示屏更為為大尺寸顯示屏、將LCD顯示屏等縣市設備,更換為DLP顯示屏等顯示設備;而無需將原墻體拆除及重建。
可將大屏幕顯示設備內嵌入整個墻面,減少外界對顯示設備的物理損傷幾率。
墻體裝飾材料可自由選擇鋁單板、鋁塑板、石材等,使大屏幕信息展示墻與控制室整體風格協調,提升控制室整體美觀度。
墻體留有檢修通道、通風散熱通道,設備檢修窗口,有效的延長顯示設備的使用壽命。
墻體內提供防電磁干擾的配電柜、控制柜,可容納UPS電源、雙電源切換裝置、電腦控制器、視頻控制器(如矩陣等)設備,避免其占用外部控制室有限的空間。
墻體內嵌金屬鋁板,或表面用鋁塑板、鋁單板裝飾,有效提供電磁屏蔽,保證整個監控中心顯示系統的穩定性,同時減少電磁輻射對操作人員的潛在危害。
大屏幕顯示屏布置
大屏幕顯示設備安裝于監控中心的數字化儀表墻墻體上,一般安裝于監控中心的正前方,亦有在監控中心的左、右、正前方三面墻體上都安裝的方式。該設備用于全廠數據、視頻、報警等信息的綜合展示。
確定大屏幕的顯示區域?qū)挾?/span>
控制室顯示區域的顯示寬度,由工作人員最邊緣的觀看者的視覺角度所確定,即最邊緣觀看者與大屏幕另一側最邊緣處的夾角應小于45°,最多不超過60°,而最中間的操作員到大屏幕兩邊的夾角應大于36°。

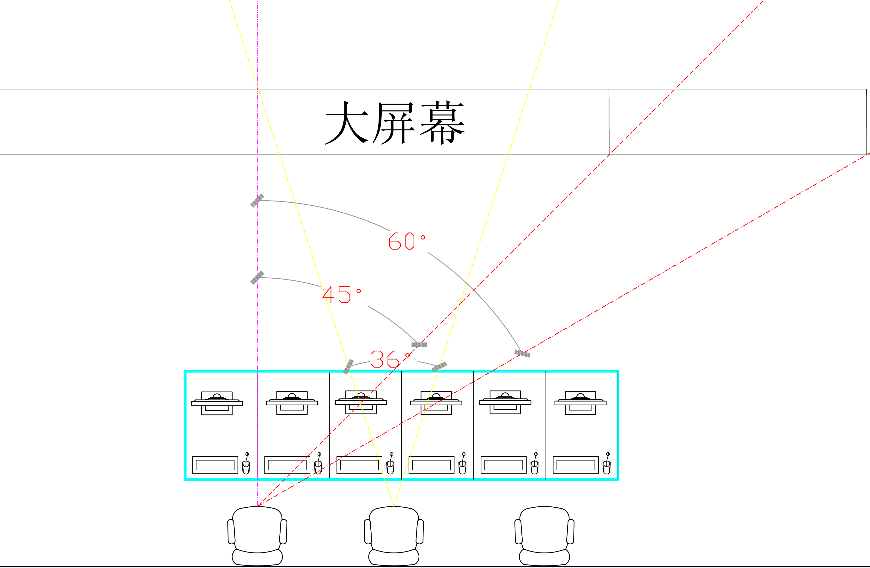

圖3:大屏幕墻顯示區域?qū)挾扔?jì)算示例

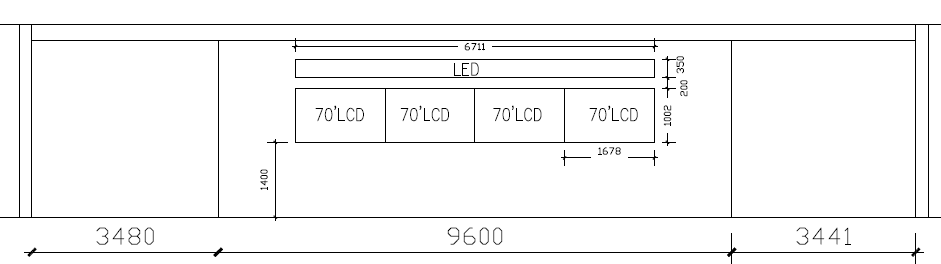

圖例:數字墻墻面布置示意圖
如控制室寬度較寬,但深度較窄,則應對大屏幕和與其對應的操作員進行分區,使每個區的操作員只對應每個區的大屏,由最旁邊區域的操作員確定大屏幕的寬度。
確定大屏幕顯示區域的高度
控制室大屏幕分為兩種形式,分別是:
大屏幕拼接顯示墻:用于拼接顯示視頻信息,或電腦輸出的大幅拼接畫面;
大屏幕獨立均分顯示屏:用于顯示獨立的視頻或生產信息;
確定控制室大屏幕顯示區域的高度,通常由三個因素確定:
人眼到屏幕上下兩端顯示區域的視角;
人眼到屏幕中心與水平線之間的仰角;
人眼到屏幕上方與水平線之間的最大仰角;
根據人體工程學,對視角而言:
10°以內是視力敏銳區,及中心事業,對圖像的顏色及細節部分的分辨能力最強;
20°以內能正確識別圖形等信息,成為有效視野;
20°到30°雖然視力及色辨能力開始降低,但是對活動信息比較敏感;
30°以外視力大幅下降;
因此,根據電廠的實際需求,大屏幕需布置依據如下:
視角應最大可能性接近20度,以便讓操作員將注意力集中在單獨屏幕區域,又帶來最大的信息接收量;此時操作員到大屏幕中心的最佳仰角為10°± 1°;操作員且到大屏幕最上端的最大仰角為19°± 1°,具體如下:

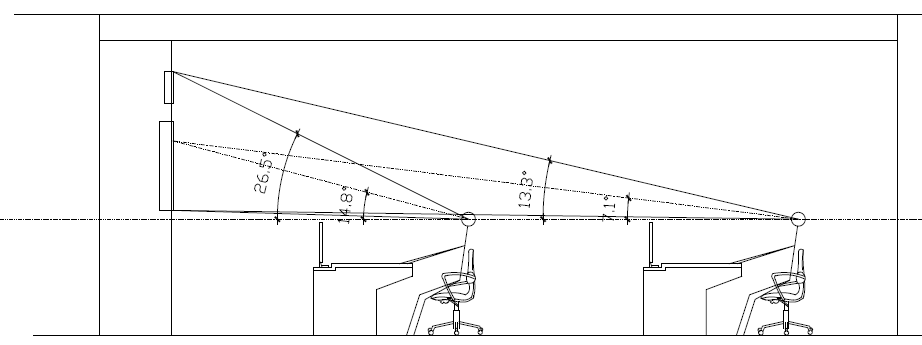

圖例:大屏幕顯示區域高度設計圖
